Il modello XL46 è la macchina ideale per sigillare diversi tipi di scatola con nastro adesivo, combinando un prezzo molto competitivo con prestazioni ed efficienza elevate. Il modello XL46 è una nastratrice semi-automatica “Autodimensionante”: ciò significa che la macchina è in grado di auto-regolarsi sulle diverse dimensioni della scatola. La macchina applica automaticamente due strisce di nastro adesivo sulla linea centrale superiore e inferiore della scatola. La regolazione e l’utilizzo della nastratrice XL46 è intuitive, semplice e veloce. L’installazione è estremamente rapida e grazie alle ruote con freno (opzionale), fissate sulle quattro gambe, è possibile spostarla facilmente sul posto di lavoro.
La scatola viene trasportata attraverso il sistema di nastratura da 2 cinghie di trascinamento laterali motorizzate ad alta tenuta: ciò consente di avere un trasporto della scatola perfettamente controllato attraverso la testa di nastratura. Le cinghie di trascinamento laterali hanno un dispositivo di regolazione di auto-centratura. Le regolazioni della macchina sulle dimensioni della scatola sono veloci e semplici. La scatola, premuta contro la leva, fa alzare la testate superiore permettendone l’introduzione. La discesa della testata superiore sulla scatola aziona l’avvicinamento delle guide laterali di trascinamento. Dopo aver effettuato la nastratura, la scatola aziona le valvole predisponendo la macchina al prossimo ciclo. Una volta che la macchina è stata installata, premete il pulsante START e sigillerete tutte le vostre scatole a una velocità massima di 600 scatole/ora per molti, molti anni! Il macchinario è costruito in conformità con le norme di sicurezza CE attualmente in vigore. ALIMENTAZIONE - Alimentazione elettrica: 380/400V, 50Hz, 3Ph 440V, 60Hz, 3Ph - Gamma pressione operativa: da 5,5 bar a 7 bar - Consumo aria: 12 Nl/ciclo - Consumo: 0,26 kW - Amps: 1,08 - Fase: 3Ph+N+PE VANTAGGI - Investimento molto basso con massima redditività del capitale di investimento - Le cinghie di trascinamento laterali garantiscono un perfetto trasporto della scatola attraverso l’unità nastrante - Notevole incremento degli aspetti ergonomici per gli operatori - Incremento di produzione degli operatori - Diminuzione del carico di lavoro per gli operatori - Sigillatura sempre perfetta nel tempo con bella finitura - Molto flessibile da usare in tutti gli ambienti di lavoro (facile da spostare) - Regolazioni manuali rapide
Categoria prodotto: Macchine da imballaggio, Nastratrici
Tag: 50mm, 75mm, autoformante, imballaggio, inscatolare, k11, k12, nastratura, packaging, scatole, trascinamento laterale

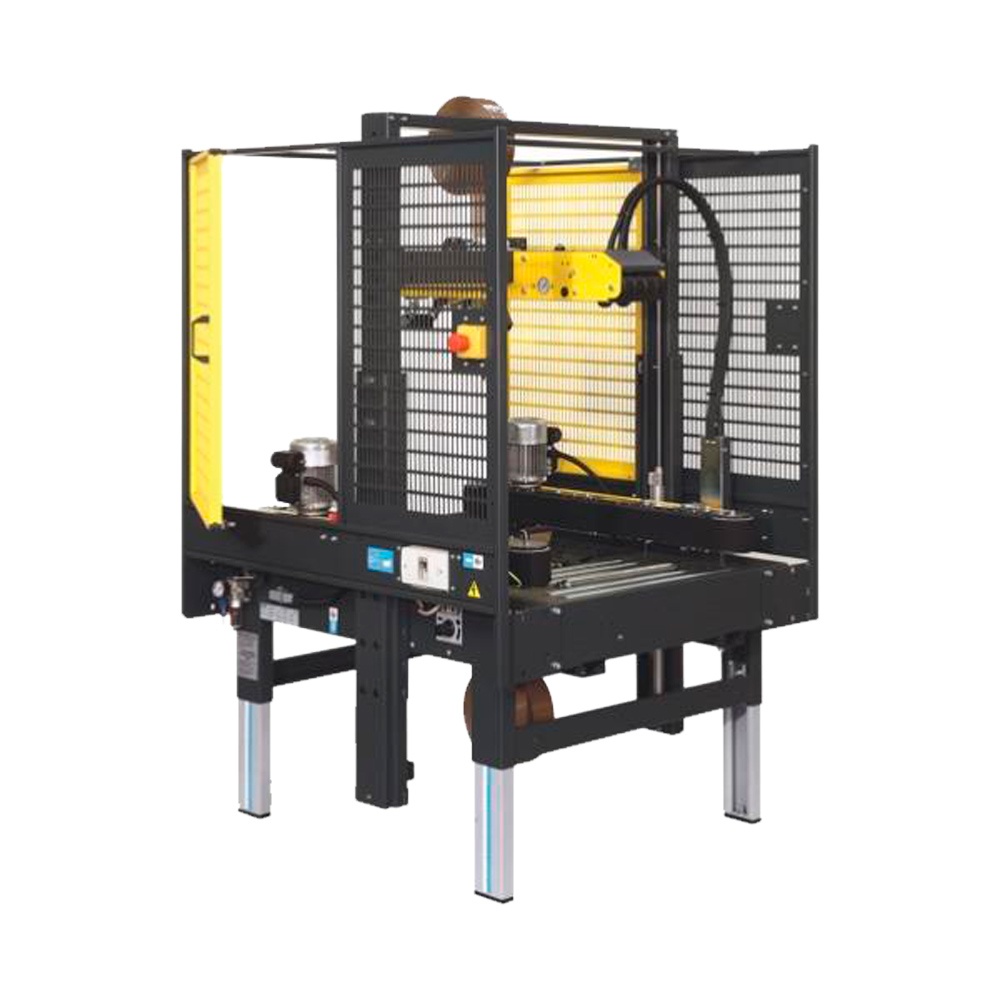

Autodimensionante SIAT XL46
Codice: XL46
Il modello XL46 è la macchina ideale per sigillare diversi tipi di scatola con nastro adesivo, combinando un prezzo molto competitivo con prestazioni ed efficienza elevate. Il modello XL46 è una nastratrice semi-automatica “Autodimensionante”: ciò significa che la macchina è in grado di auto-regolarsi sulle diverse dimensioni della scatola. La macchina applica automaticamente due strisce di nastro adesivo sulla linea centrale superiore e inferiore della scatola. La regolazione e l’utilizzo della nastratrice XL46 è intuitive, semplice e veloce. L’installazione è estremamente rapida e grazie alle ruote con freno (opzionale), fissate sulle quattro gambe, è possibile spostarla facilmente sul posto di lavoro.
La scatola viene trasportata attraverso il sistema di nastratura da 2 cinghie di trascinamento laterali motorizzate ad alta tenuta: ciò consente di avere un trasporto della scatola perfettamente controllato attraverso la testa di nastratura.
Le cinghie di trascinamento laterali hanno un dispositivo di regolazione di auto-centratura.
Le regolazioni della macchina sulle dimensioni della scatola sono veloci e semplici.
La scatola, premuta contro la leva, fa alzare la testate superiore permettendone l’introduzione.
La discesa della testata superiore sulla scatola aziona l’avvicinamento delle guide laterali di trascinamento. Dopo aver effettuato la nastratura, la scatola aziona le valvole predisponendo la macchina al prossimo ciclo.
Una volta che la macchina è stata installata, premete il pulsante START e sigillerete tutte le vostre scatole a una velocità massima di 600 scatole/ora per molti, molti anni!
Il macchinario è costruito in conformità con le norme di sicurezza CE attualmente in vigore.
ALIMENTAZIONE
– Alimentazione elettrica: 380/400V, 50Hz, 3Ph 440V, 60Hz, 3Ph
– Gamma pressione operativa: da 5,5 bar a 7 bar
– Consumo aria: 12 Nl/ciclo
– Consumo: 0,26 kW
– Amps: 1,08
– Fase: 3Ph+N+PE
VANTAGGI
– Investimento molto basso con massima redditività del capitale di investimento
– Le cinghie di trascinamento laterali garantiscono un perfetto trasporto della scatola attraverso l’unità nastrante
– Notevole incremento degli aspetti ergonomici per gli operatori
– Incremento di produzione degli operatori
– Diminuzione del carico di lavoro per gli operatori
– Sigillatura sempre perfetta nel tempo con bella finitura
– Molto flessibile da usare in tutti gli ambienti di lavoro (facile da spostare)
– Regolazioni manuali rapide
Caratteristiche
- Cinghia di trascinamento laterale motorizzata (2 x 75 mm di larghezza ognuna)
- Velocità cinghie di trascinamento 20 m/min.
- 2 unità nastranti K12R – larghezza nastro 75 mm
- 2 motori 0,13 kW ognuno
- Gambe telescopiche in alluminio estruso con guida millimetrata
- Pulsante Stop di emergenza a ritenuta
- Tasto On/Off magneto-termico
- Limitatore discesa unità nastrante superiore per poter velocizzare la produttività
- Regolatori di pressione pneumatici testata superiore
- Porte di sicurezza laterali connesse ad interruttori di disconnessione elettro-pneumatici
- Altezza di lavoro regolabile 445 – 705 mm
- Nella versione XL46 la posizione di riposo dell’unità nastrante superiore è GIU’: l’alimentazione delle scatole viene
- eseguita manualmente da un operatore
- Nella versione XL461 la posizione di riposo dell’unità nastrante superiore è SU: grazie ad alcuni particolari dispositivi l’alimentazione delle scatole viene eseguita automaticamente.
Optional
- AS80 – Set gambe più alte
- AS77: Set ruote
- RG: Piani a rulli
- GTL-GTR: Rulliera estensibile
Unità Nastranti
| K11R/ K12R | |
|---|---|
| A | Max 410 mm |
| B | 50 / 75 mm |
| C | 76 mm |
Dimensione delle scatole
| K11R std. / K12R on demand | ||
|---|---|---|
| Min. | Max | |
| L | 150 | |
| W | 140 | 650 |
| H | 100 | 650 |
Capacità di produzione
| Bph | |
|---|---|
| Max pcs.* | 600 |
